XTRZ 智能温度远传监测仪

一、概述
XTRZ系列温度远传监测仪是zui多能测量监视四个温度回路的检测仪表，其系列产品有2通道、3通道及4通道。
该仪表与温度传感器配合使用，采用LED数字显示，正常显示被测回路中的zui高通道的温度，并以4-2OmA的标准电流信号输出，若用户在需要查看其他通道的数据，可以通过面板上的按键，逐个观看各通道的温度。
该仪表主要用于多通道温度测量监视及需报警的各种工控场合。先进的SMT工艺技术的应用，使该仪表具有良好的稳定性、可靠性和抗干扰能力，可有效抑制工控现场的电磁等强干扰；高强度材料外壳的采用，使该仪表适合相对恶劣的环境场合。
二、工作原理
XTRZ型温度远传监测仪，是一台zui大支持四通道喻入、自动选择zui大一通道的4-2OmA二线制输出的信号转换器，它可就近安装在测量点附近，二线制输出同时作为信号和仪表的供电电源线。
输出电流分为二个部分，恒定的4mA电流作为测量零点，同时又是仪表中电子线路的供电电源，而叠加在4mA上的0～16mA变化的电流是正比于被测量输入信号的变化，测量量程相应于4~2OmA的输出。
仪表与外部温度传感器的接线需打开仪表盖以后进行，Pt100热电阻相连接。

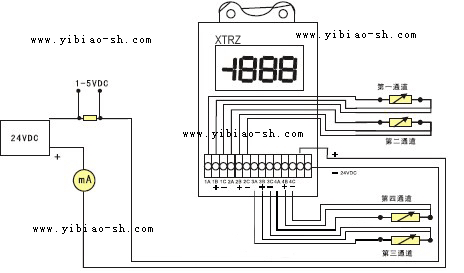

指示仪表、记录仪表，调节器等能够与电源串联在输出回路，输出电流正比于温度的变化，但独立于电源的变化，其应用原理如下图所示：

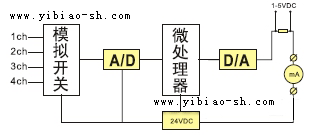

来自温度传感器的测量信号通过模拟开关，放大。A/D转换后，再送到微处理器。加工处理我们所要的信号，然后比较出zui大的信号，该信号通过电压/电流(V/I) 转换单元将放大器的输出电压变为4~2OmA恒定电流输出。原理框如下图所示：

三、主要技术特点
     1、传感器：Pt1OO、Cu5O、BA1、BA2、G53、
                K、E、S、B、R、N、T
     2、测量范围：0-15O℃。(用户可以通过手操器任意设置)
     3、测量通道数：2、3、4
     4、基本精密度：0.3级(二线制输出信号)
     5、显示jing确度：0.3级
     6、输出：4-2OmA
     7、线性误差：≤0.2%
     8、电源电压18～36VDC、隔离型为18～36VDC
     9、环境温度：-25℃～+75℃
     10、温度漂移：＜0.05%/l℃
     11、绝缘电压：输入与输出间5OOVAC(隔离型)
     12、防护等级：IP62

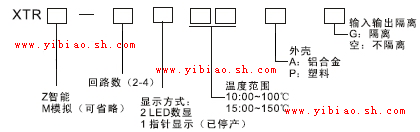

四、型号选择

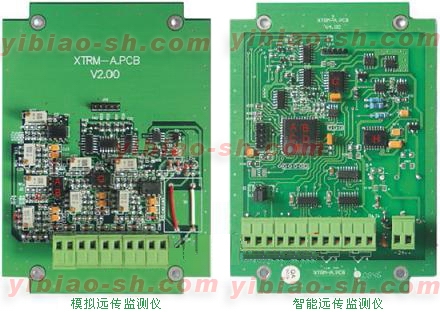

五、智能温度远传监测仪与模拟型温度远传监测仪的区别

六、仪表的结构及安装尺寸

七、电气连接
     仪表与外部温度传感器的接线需打开仪表盖后进行，输入与输出接线端子上。输入端共8个端子，1.2.3.与4.5.6与7.8.9与10.11.12分别要与CH1,CH2、CH3、CH4通道的温度传感器相连接。13.14分别为24v电源。
八、仪表使用
     开机后需预热5分钟，仪表的安装应该尽量靠近测量点，这样可以充分利用二线制的如下优点:
     1、高的抗干扰能力，因为信号是在高电平情况下传送，达到抑噪声和干扰的作用。
     2、简单的布线，即仪表从现场到控制室采用双绞导线连接就可了，降低了布线的成本。
     3、对干暂时不使用的回路其输入端接小干50Ω电阻或将输入端用导线短接，否则输入端开路仪表无法正常工作。
     4、在接线正确后仪表正常工作的情况下，仪表同时对四个温度回路进行测量，但正常显示和输出温度zui高的一路信号，其他温度点的数据，须通过面板上的按键操作，逐个查看各点的温度。
九、仪表维护说明
     仪表设计充分考虑长期稳定性，在生产过程中均经过72小时以上的老化和严格的校验，因此正常使用的情况下，一般不需要特别维护
如果发现仪表不能正常工作，仪表输出电流超过2OmA，多数情况是传感器开路所致，也可能是温度传感器与保护套管的绝缘电阻下降引起(隔离型仪表不会出现该故障)。
